山东东营10MW地面光伏电站项目

发布日期:2019-11-01     作者:诺斯曼      浏览量:239

|  项目概况:

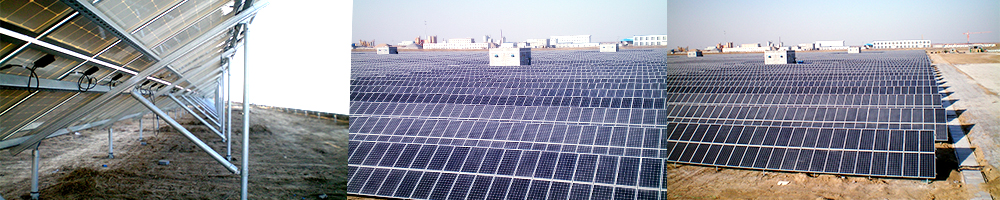

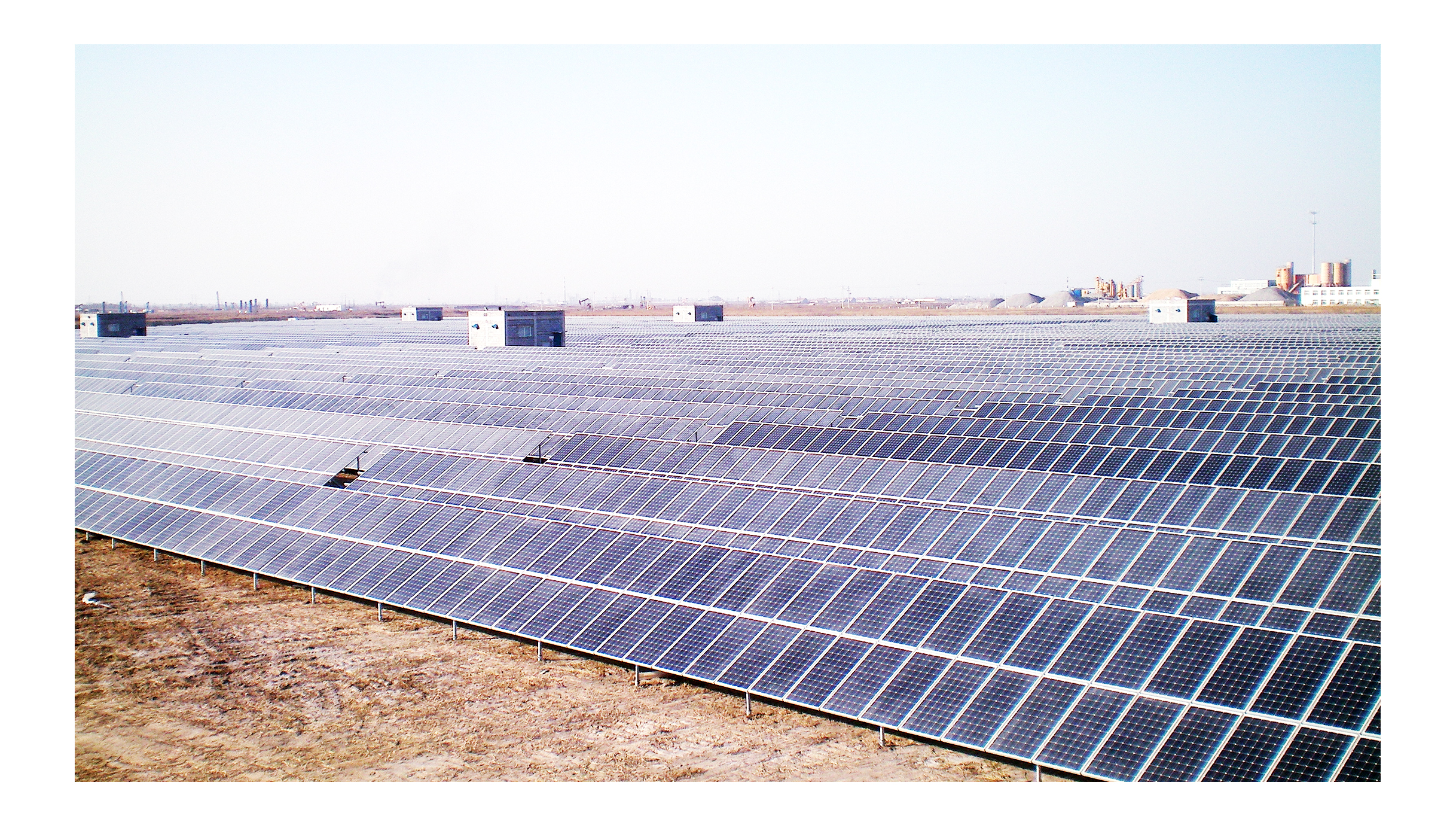

1. 项目介绍1-19112112515a30.JPG

项目装机容量为10MW使用大面积滩涂资源和一定面积不适合农作物、树木生长的荒地,太阳能资源比较丰富,开发前景广阔。是中国第一个应用螺旋桩技术建设的光伏电站。

2. 建设地质条件

项目位于山东东营滨临黄河入海口,属海边滩涂。土质软塑、可塑的粘性土为主,具有湿陷性,承载力低,不宜作为传统混凝土建筑物基础持力层,地基土对混凝土结构具有微腐蚀性、对钢筋混凝土结构中的钢筋具微腐蚀性、对钢结构具有微腐蚀性。场址地下水位高,临近地表,容易出现雨季地面存水情况,考虑地下水的影响。



项目特点:

地下水位高,临近地表,其主要受力层为黏土及可塑性软土,承载力差容易塌陷,因此设计基础时考虑地面积水。

1. 场地内基坑、沟槽回填,将原有软塑粘性土基层挖除回填碎石,在进行基础建设,配电场组件等地平整无沉陷,全部铺设一层200mm厚石子。投运一年后回返检查,明显沉降点位不过5处,最大沉降量不超过50mm,每点位沉降面积不超过1平方米。

2. 光伏板阵列,采用独立基础逆变器、箱变等建(构)筑物均采用提高地基高度的方式。钢管、支架全部热镀锌质量。避免在施工过程淋雨生锈。采取抽排水及坑壁支护措施。

3. 将其口形电缆沟压顶改为矩形压顶,采用轻型砼盖板,盖板两端与电缆沟外侧平齐,户外断路器基础、主变基础采用“镜面”砼工艺施工。采用混凝土预制井盖代替铸铁井盖,观感效果和耐久性得到提高。

4. 接地引下线入土部位设置“S”形防沉弯;同一轴线构、支架接地引下线统一设置在同一侧面,使之达到整齐一致的效果。

5. 户外场地预埋电缆管与后装设备机构箱进线口间,采用金属活动套管连接,保证电缆管与设备间的电缆无外露部分。采用热缩套管工艺制作电缆头,有效的解决塑料做头工艺复杂问题、电缆排列中间缝隙大的问题;避免老化的问题。

6. 基坑边坡喷射素砼完成后,开始坑边排水沟开挖施工。排水沟靠近边坡设置,深度大于150mm,排水坡度为0.5%,并在基坑转角处设置集水坑。

7. 施工过程中道路设施必须做到排水畅通,防止地面排水地下或浸泡基坑,造成边坡滑坡和塌方。降水等级大于中雨时,根据现场土壤情况,进行挖土施工,免发生机械倾覆等安全事故,并安排专人定期观测边坡土体的稳定性,发现问题立即停止施工。


注: 独立基础   详细内容请点击文中红字链接。
